基准目标

所谓“基准目标”,就是在设定基准时,与加工/测量/检测用装置、器具等发生接触的目标物上的点、线或限定区域。

基准目标的必要性

例如,设定为基准的面呈现凸凹起伏等不当形状时,若将这整个表面标示为基准要素,在加工及检测时可能会产生较大的误差。
若在这种状态下进行测量,可能会造成重复性及再现性恶化。
此外,若将凹面底部设定为基准面,基准面可能无法直接接触平板

这种时候就可以标示基准目标,仅将必要最小限度的部分设定为基准。

基准目标的标注方式

标注基准目标时,需使用被横线一分为二的圆形框格(基准目标框格)。标注基准目标框格的下半段时,需填写标示基准的文字符号(与要素整体的基准一样)及代表基准目标的数字编号。

基准目标的标注方式

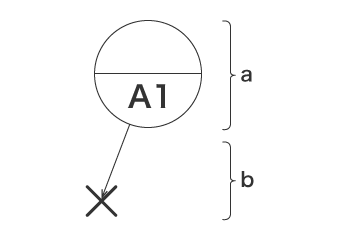

a
标注框格
b
符号

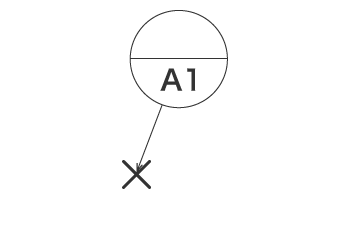

点时
点时

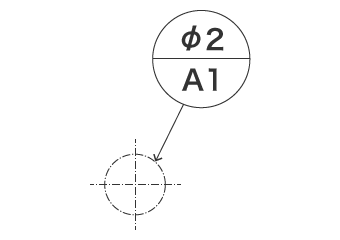

圆形区域时
圆形区域时

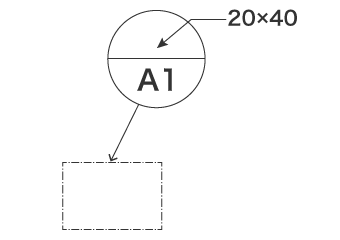

长方形区域
长方形区域
