同轴度的测量

对“2个圆柱的轴同轴 (中心轴无偏差)的程度”,即同轴度进行测量。

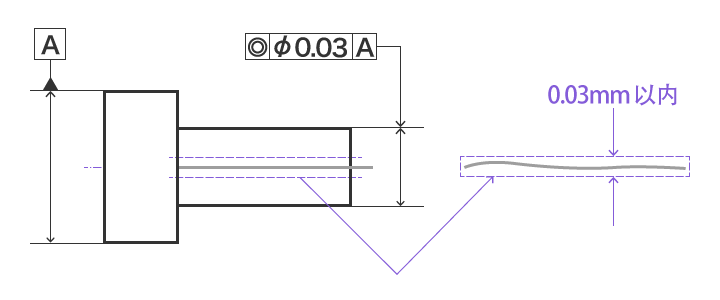

图纸示例

图纸示例

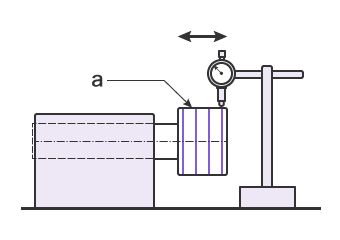

利用千分表测量

利用千分表测量
a
测量位置不限

固定目标物,用千分表抵住附带公差标示的外周顶点。
旋转目标物,测量千分表跳动的最大示数值与最小示数值。
在指定的轴线上重复测量,将其中的最大差值作为同轴度。

问题点

用千分表抵住目标物的角度及力度,会改变测量值,因此不同操作者测得的值可能会出现差异。
还必须在指定的轴线上反复测量,不停地检查测量,确认结果。

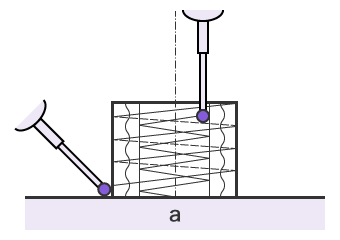

利用三坐标测量仪测量

利用三坐标测量仪测量
a
平板

用探针抵住基准要素(圆柱)的测量点进行测量,再用探针抵住目标要素(圆柱)的测量点,就能完成测量。测量结果将被记录在测量仪中。
探针的接触方式,分为“点测量”(每次都要用探针抵住点,进行测量)和“自动触发(扫描)测量”(在抵住探针的状态下移动,测量连续的点)。
借助上述方法,还能对探针难以探入的圆柱内侧进行螺旋移动测量。

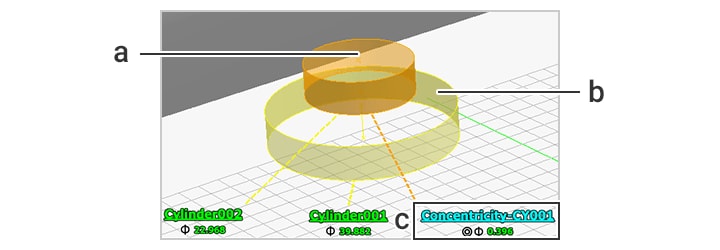

测量画面
测量画面
a
基准要素(圆柱)
b
目标要素(圆柱)
c
同轴度的测量结果
