测量仪

真圆度测量仪

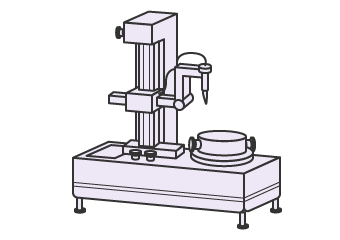

真圆度测量仪

能够测量真直度真圆度圆柱度平行度直角度同轴度圆跳动全跳动的测量仪。通常配备旋转工作台,通过用探针(接触件)接触目标物,可测量各类几何特性。

三坐标测量仪

能够测量形状公差姿态公差位置公差等各类几何特性。

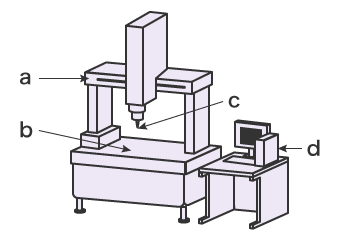

三坐标测量仪
a
移动桥
b
载物台
c
触发探针
d
控制部

使用接触式的三坐标测量仪时,用探针顶端附带的球状探针指定目标物的测量点或线,能够检测三坐标(X、Y、Z)上的坐标值。因为用测得的坐标值数据组计算要素(直线、平面、圆、球体等),不仅能够测量复杂立体形状物的长度,还能精密测量角度、各要素间的位置关系、轮廓形状、几何偏差等。

专栏Column
最小二乘法

即使用三坐标测量仪的探针指定了测量所需的点,也无法确保通过所有指定点的形状就能与真实形状完全一致。这种时候,就要在测量后指定“最小二乘法”。

以圆为例,求出各测量点径向偏差二乘和最小的平均值,构建圆形。

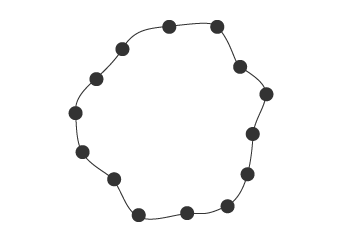

测量点
测量点

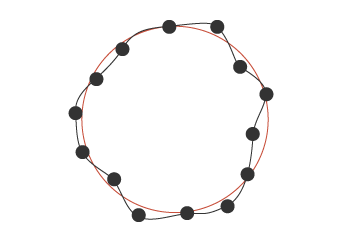

最小二乘法构建的形状(红线)
最小二乘法构建的形状
(红线)
