面轮廓度的测量

对指定设计部件的“实际曲面(表面)等是否与设计理想值一致”的面轮廓度进行测量。
面轮廓度的测量不同于线轮廓度,以整个指定曲面为对象。

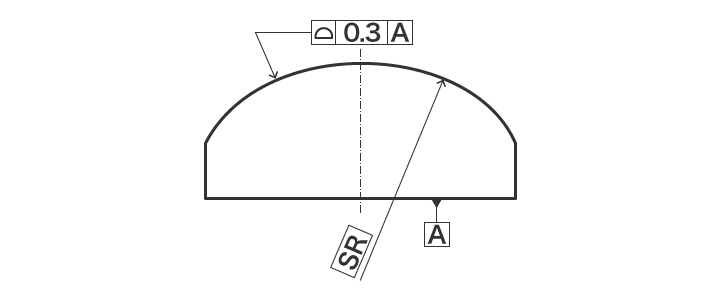

图纸示例

面轮廓度的测量

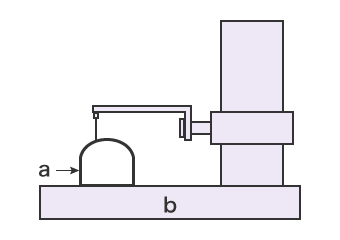

利用轮廓测量仪测量

利用轮廓测量仪测量
a
目标物
b
轮廓测量仪

用探针抵住目标物的测量原点,指定测量长度并进行测量。
利用读取到测量数据与测量仪中的理论正确数据进行分析,可以输出P/V值(相对于理论正确形状的最大值、最小值,以及标准偏差σ值)。

问题点

探针的可动区域有限,目标物较大时难以测量。
对于位于复杂位置的测量点,因为探针不能探入,无法进行测量。
探针的重量(测量压力)可能还会导致测量面变形,使测量结果出现误差。

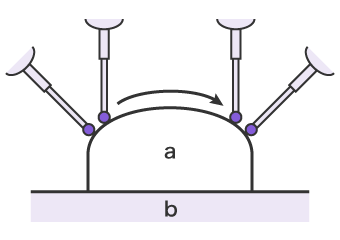

利用三坐标测量仪测量

利用三坐标测量仪测量
a
目标物
b
平板

通过改变探针的位置,能够从各类角度及位置进行测量。
只需用探针轻触测量点即可,不必担心因探针重量(测量压力)导致测量面变形。
这样一来,能够快速进行高精度的稳定测量。

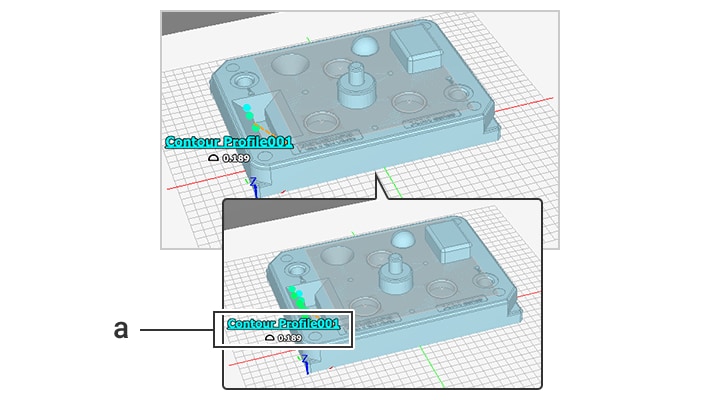

测量画面
测量画面
a
轮廓度的测量结果
