非刚性部件的几何公差

橡胶、树脂等材质的部件,可能会因制造工序中产生的内部应力释放,发生超出图纸预期标示的变形,这类部件被称为“非刚性部件”。
对于非刚性部件,需要标示仅承受重力状态(自由状态)下的几何公差。还必须标明相应部件属于非刚性部件,并明确标注满足公差的状态(重力方向等)。

非刚性部件的标明

通常情况下,几何公差的适用对象都是刚性部件。对于在自由状态下会发生超出尺寸公差或几何公差的变形的部件,必须在形体控制框的几何公差之后标注,表明该部件属于非刚性部件。
“F”是Free state的首字母,代表“在自由状态下适用”。

非刚性部件的标明

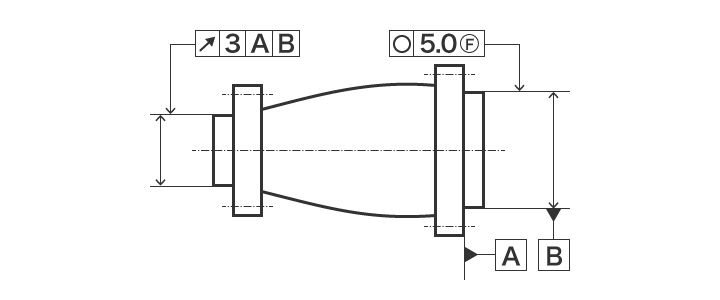

非刚性部件的指定示例

下图中的标示,意为“基准B无论以何种姿态都不会超出真圆度5.0 mm,且左侧圆跳动在受限的状态下适用”。

非刚性部件的指定示例
