圆柱度的测量

对指定“圆度”和“笔直度”的圆柱度进行测量。测量圆柱的歪曲度,标示应该呈现何等正确的圆柱形。

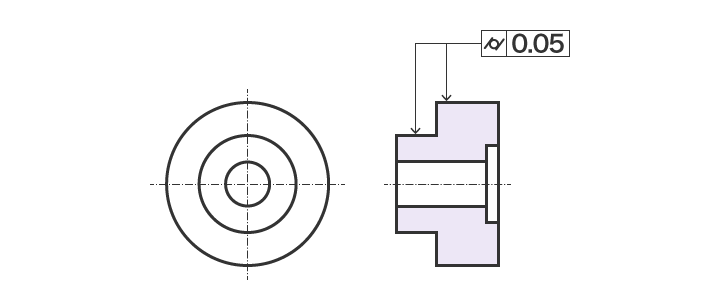

图纸示例

圆柱度的测量

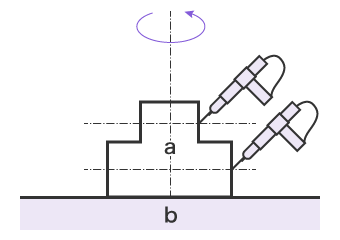

利用真圆度测量仪测量

利用真圆度测量仪测量
a
目标物
b
平板

将目标物放置在真圆度测量仪的旋转工作台上并固定。用探针抵住目标物,转动旋转工作台,对各测量点进行测量。
若目标物较大,则固定工作台,旋转并上下移动探针。

问题点

探针的可动区域有限,目标物较大时难以测量。
此外,由于测量仪只能测量真圆度或圆柱度,若需测量其他几何特性,必须准备支持其他功能的测量仪。

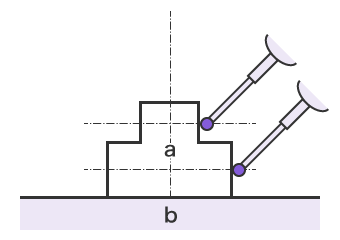

利用三坐标测量仪测量

利用三坐标测量仪测量
a
目标物
b
平板

只需通过点测量来测量目标物表面的4点以上,即可完成测量。
通过改变探针的位置,能够从各类角度及位置进行测量。
此外,1台三坐标测量仪可支持各类几何特性的测量。

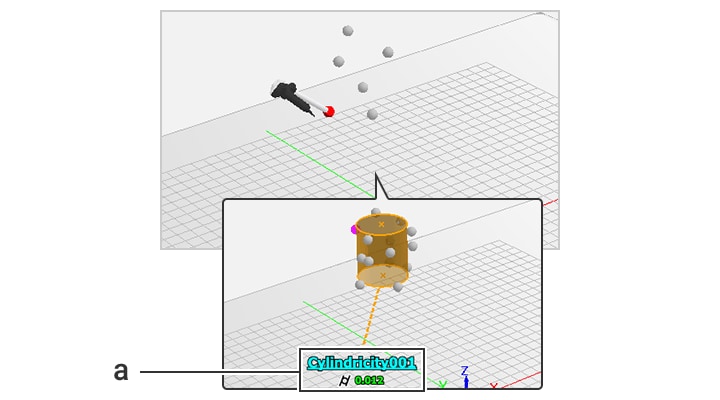

测量画面
测量画面
a
圆柱度的测量结果
