倾斜度的测量

指定的直线及平面非90°时,对指定“相对于基准(作为基准的平面、直线)是否呈现正确倾斜状态”的参数,即倾斜度进行测量。
测量倾斜度的数值单位并非角度(°),而是mm。

图纸示例

倾斜度的测量

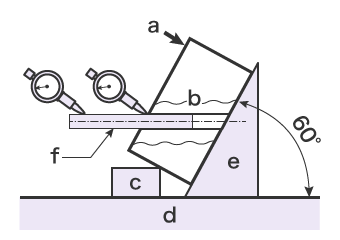

利用千分表测量

利用千分表测量
a
按住
b
目标物
c
支架
d
平板
e
角板
f
心轴

使用市售的角板或支架,以正确的角度将目标物固定到基准平面上。
使用心轴或销规,能使测量变得更加方便。
倾斜与图纸一致时,已装设的心轴(或销规)呈水平。在该状态下,用千分表测量心轴的平行度
千分表跳动的最大示数值与最小示数值之差,就是倾斜度。

问题点

平行装设心轴等,装设目标物及角板等固定器具的过程会耗费较长的时间。
而当测量部位为面时,由于测量点较多,测量值会产生误差。
对于无法顺利固定到角板上的目标物,难以进行测量。

利用三坐标测量仪测量

利用三坐标测量仪测量
a
目标物
b
三坐标测量仪平板

用探针抵住基准面上的多点,设定基准,再用探针抵住目标物的测量面进行测量。
存在第2次基准、第3次基准等基准体系时,也可进行同样的设定及测量。
能够缩短装设目标物所需的时间,并正确测量无法固定到平板上的目标物。

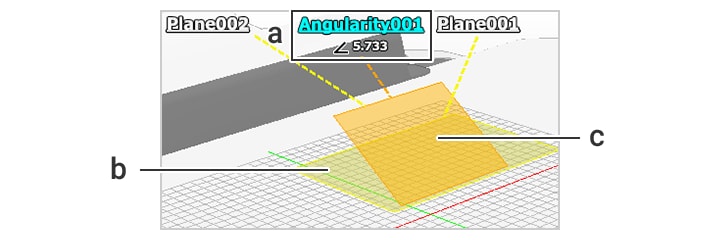

测量画面
测量画面
a
倾斜度的测量结果
b
基准面(平面)
c
基准面(平面)
