什么是基准(datum)

所谓基准(datum),就是在进行加工及尺寸测量时作为基准的面、线、点。

ISO中的定义

定义如下所示。

ISO 5459:2011
位置(公差)及/或姿态(公差)的公差带,抑或是为了定义表现执行状态的理想要素,而选择的实际组成要素(1个以上)所适用的设定要素(1个以上)。

基准的种类

基准分为“基准要素”与“模拟基准要素”。还有组合2个以上的基准,指定要素的“基准体系”。

基准要素
用于设定基准的目标物实际要素(部件的表面、孔洞等)。
模拟基准要素
在设定基准时与基准要素相接,形状极其精密的实际表面(平板、轴承、心轴等)。
基准体系
为了设定带公差要素的基准,组合使用2个以上不同基准的基准组。

标示为基准的部件的面,并不具备完美的形状。因此,必须将拥有更精密表面的平板、尺规、心轴等作为实用基准,进行接触。

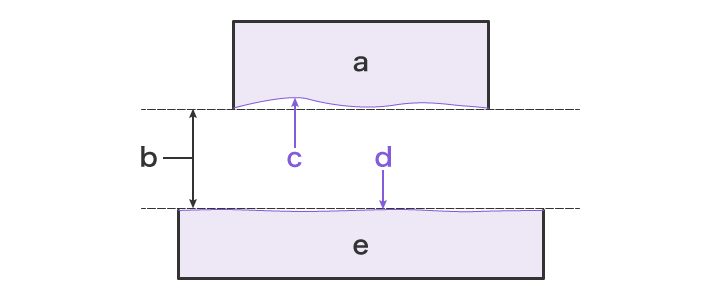

基准的种类
a
对象部件
b
基准(概念)
c
基准要素(部件的面或线)
d
模拟基准要素(平板及尺规的面或线)
e
平板、尺规、心轴等

基准要素的图纸标注

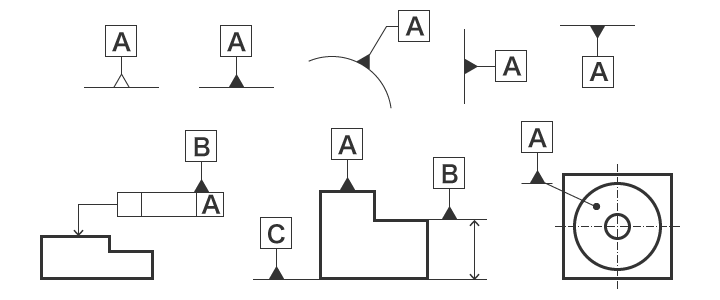

基准可通过下列符号(基准符号)进行标注。基准符号由镂空或涂黑的三角形标注。
而代表基准的英文字母必须与图纸的方向一致。

基准要素的图纸标注

此外,作为对象的区域,会因图纸中基准符号的位置而异。为了严谨传达设计意图,请注意标示基准的位置。

标示轴线或中心平面时

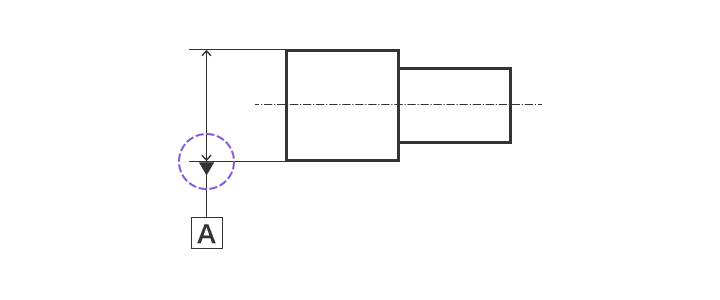

将尺寸线与基准合并在一处,标示基准要素。标示的基准要素中心,将成为基准轴或基准中心平面。

标示轴线或中心平面时

标示母线时

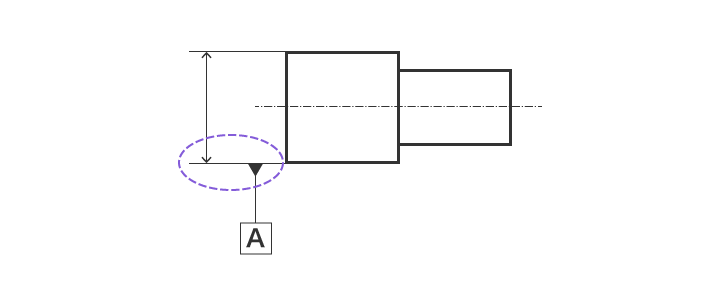

标示时需错开基准要素的尺寸线与基准。标示的基准要素中心,将成为基准轴或基准中心平面。

标示母线时
