什么是投影公差带

适用于要素突出部的公差。大多数情况下,适用几何公差的区域都仅限图纸中标示要素的范围内,而投影公差带则能够对标示要素的对象部件的虚拟区域进行标示。

投影公差带的标明

适用于组合对象部件范围的投影公差带(Projected tolerance area),需要在形体控制框中写明表示突出长度的数值后,标注

投影公差带的标明

投影公差带的指定示例

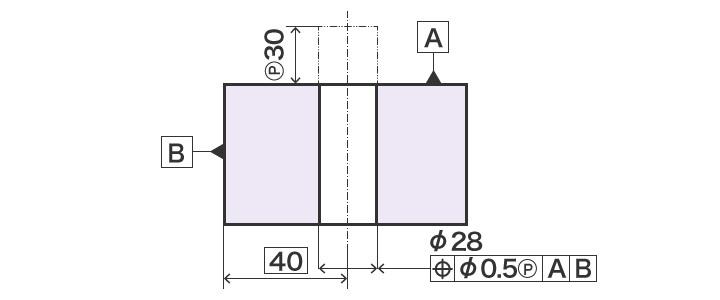

下图中的标注意为“在与基准A成直角,且与基准B相距40处的Φ28、突出长度30 mm的全高范围内,位于虚拟空间中的Φ28轴心必须位于Φ0.5的圆柱区域内”。突出部用较细的双点划线表示。
借助该标示,只要未超出容许差,就能切实组装部件。

投影公差带的指定示例
