线轮廓度的测量

对指定设计部件的“实际曲面是否与设计理想值一致”的轮廓线(表面切断面呈现的线要素)的歪曲度进行测量。切断指定曲面的截面线,必须位于尺寸容许区间(公差带)内。

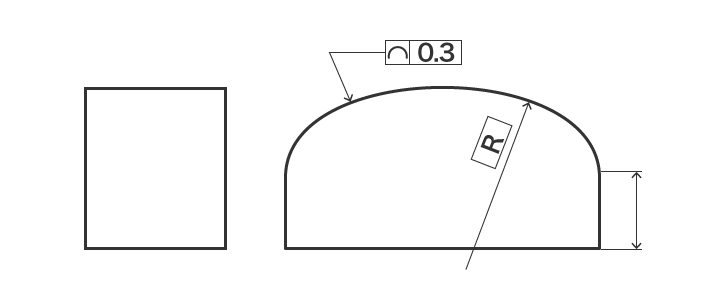

图纸示例

线轮廓度的测量

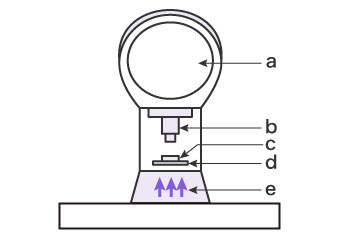

利用投影仪测量

利用投影仪测量
a
屏幕
b
接物透镜
c
目标物
d
XY玻璃台
e
光线

准备好绘制有中心线(理论正确R形状)、体现规格宽度的描图纸。
将描图纸贴放在屏幕上,将目标物放置在XY玻璃台上并投影,将屏幕上投射的目标物的R与描图纸上绘制的R重叠起来,确认是否位于公差内。

问题点

目标物定位及原点定位操作耗费时间。手动操作投影也费时费力。
此外,对焦方式会改变测量结果,照明照射方式及光量也会改变边缘的观测效果,可能会导致测量误差。

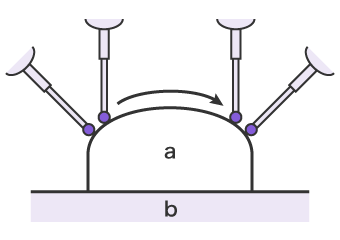

利用三坐标测量仪测量

利用三坐标测量仪测量
a
目标物
b
平板

设定基准要素(平面),测量与目标要素(平面)之间的偏差时,只需用探针抵住测量点即可,能够快速进行高精度的稳定测量。
